Le sable utilisé autour des canalisations enterrées ne sert pas de simple remplissage. Il constitue un matériau d’enrobage dont le rôle est d’absorber les contraintes mécaniques exercées par le sol sur les tuyaux, tout en assurant un appui uniforme sous la conduite. Sans cette couche calibrée, un caillou ponctuel ou un tassement différentiel suffit à fissurer un tube PVC ou à déboîter un joint.
Granulométrie du sable pour canalisation : ce que la norme impose
La norme NF EN 1610, dont la version en vigueur a été confirmée en 2023 par l’Afnor, encadre la pose et les essais des réseaux d’assainissement. Elle exige que le matériau de lit de pose et d’enrobage soit un granulat fin, propre, sans éléments gélifs ni organiques, avec une granularité contrôlée.
A voir aussi : Comment utiliser efficacement les ressources pédagogiques en ligne : l'exemple d'Arsene76
En pratique, les cahiers des charges imposent le plus souvent un sable de type 0/4 (roulé ou concassé calibré). Certains maîtres d’ouvrage acceptent du 0/6 ou du 0/10 pour des conduites de gros diamètre, mais la tendance va vers un resserrement des exigences. Le guide technique « Réseaux d’assainissement » (Éditions Techniques de l’Assainissement, réédition 2022) interdit explicitement les remblais récupérés non contrôlés.
Avant de décider d’utiliser du sable pour canalisation sur un chantier, il faut donc vérifier la fiche produit du fournisseur et s’assurer que la granulométrie correspond au cahier des charges du réseau concerné (eau potable, eaux usées ou eaux pluviales).
A lire en complément : Les meilleures plateformes éducatives pour les collèges en France
Pour les canalisations en PVC, fonte ou PE, le sable de carrière concassé 3/6 reste une référence courante sur les chantiers VRD. Pour les canalisations en béton, le fond de fouille doit être stable et exempt de pierres susceptibles de provoquer un poinçonnement.
Lit de pose et enrobage : deux fonctions distinctes sur le chantier
Le lit de pose et l’enrobage sont souvent confondus. Le lit de pose désigne la couche de sable disposée au fond de la tranchée, sous la génératrice inférieure du tuyau. L’enrobage, lui, recouvre le tuyau jusqu’à une hauteur définie au-dessus de sa génératrice supérieure.
Le lit de pose : un appui continu sous la canalisation
Son épaisseur normative est de 10 cm minimum sous la génératrice inférieure de la canalisation. Ce lit doit être parfaitement réglé et compacté à la main, pas au rouleau, pour épouser la courbure du tube sans créer de point dur.
Un lit de pose mal nivelé concentre les charges sur quelques centimètres au lieu de les répartir sur toute la longueur du tuyau. Sur un terrain argileux, cette erreur se paie cher : les cycles de retrait-gonflement du sol amplifient les mouvements et finissent par rompre les joints.
L’enrobage supérieur : protéger le tuyau des charges de surface
L’enrobage supérieur doit atteindre 20 cm au-dessus de la génératrice supérieure du tuyau pour les réseaux en PVC, fonte ou PE. Cette couche de sable amortit les vibrations liées à la circulation et protège la conduite contre les outils de terrassement lors de futurs travaux.
Le grillage avertisseur (de couleur marron pour l’assainissement) se place dans cette zone d’enrobage. Il signale la présence du réseau et évite les perforations accidentelles lors d’une intervention ultérieure.
Sécheresse et sols argileux : pourquoi le sable d’enrobage devient stratégique
Les épisodes de sécheresse survenus entre 2019 et 2022 ont modifié les pratiques. Sur les terrains sensibles au retrait-gonflement d’argile, les assureurs et bureaux de contrôle demandent plus fréquemment un matériau de forme souple autour des canalisations. Le sable absorbe les mouvements du terrain sans transmettre de contrainte ponctuelle au tuyau, contrairement à un remblai tout-venant contenant des blocs.
Sur un terrain argileux, une canalisation enrobée de terre de déblai subit des pressions latérales irrégulières à chaque cycle humidification-dessiccation. Le sable calibré, par sa granulométrie homogène, distribue ces pressions de façon régulière et limite les risques de déboîtement.

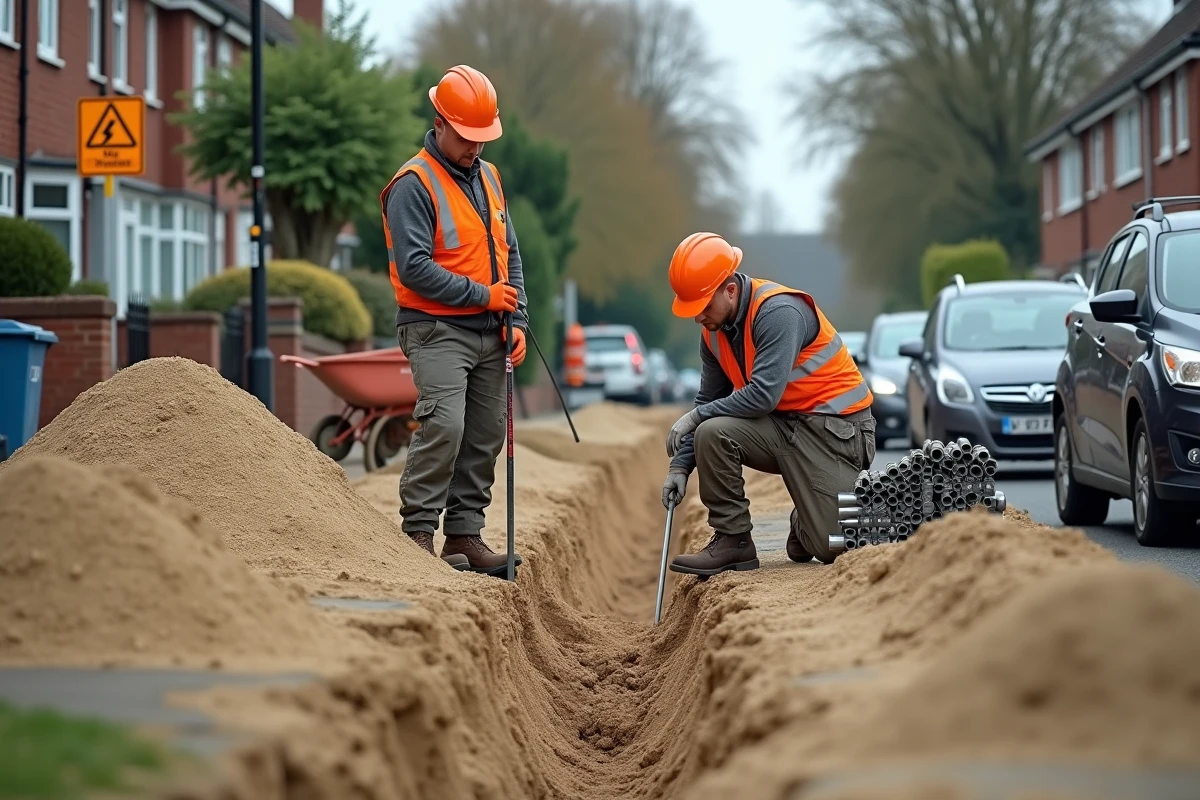

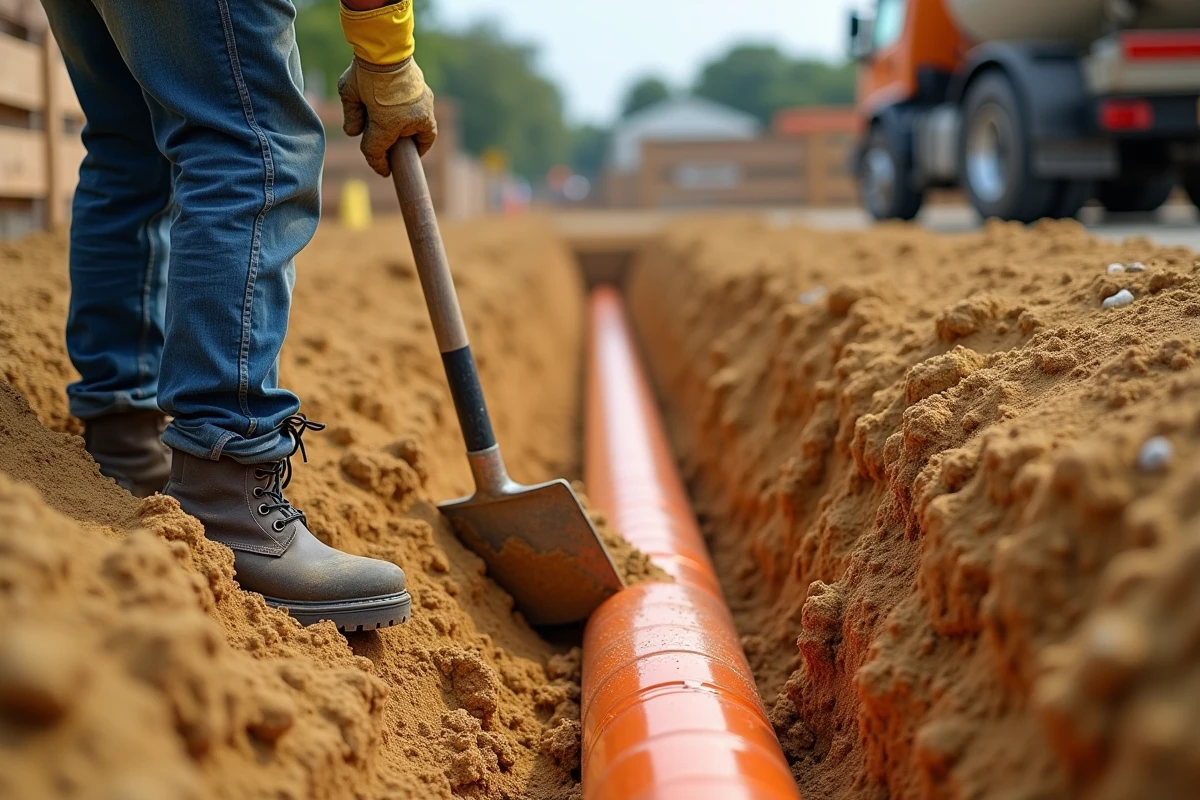

Mise en place du sable en tranchée : étapes et erreurs fréquentes
La qualité de la mise en œuvre compte autant que la qualité du matériau. Un sable normé mal compacté ne protège pas mieux qu’un remblai de fortune.
- Régler le fond de fouille à la cote prévue, en retirant tout élément saillant (roche, racine, débris de béton) susceptible de créer un point dur sous le lit de pose.
- Déverser le sable en couches successives et le compacter manuellement par couches de 10 à 15 cm, en veillant à bien garnir les flancs du tuyau (zone des reins) où le vide est fréquent.
- Poser le grillage avertisseur à la couleur réglementaire (marron pour l’assainissement, bleu pour l’eau potable, jaune pour le gaz) avant de remblayer la partie supérieure de la tranchée.
- Vérifier la pente de la canalisation après compactage du lit de pose, car un tassement différentiel du sable peut modifier l’écoulement gravitaire du réseau.
L’erreur la plus répandue concerne la zone des reins du tuyau. Le sable a tendance à former une voûte naturelle au-dessus du tube, laissant un vide latéral. Ce vide réduit la surface d’appui et augmente la pression localisée. Garnir les flancs du tuyau à la main reste la seule méthode fiable pour éliminer ce risque.
Une autre erreur courante consiste à utiliser le sable extrait du terrain comme matériau d’enrobage. Si ce sable n’a pas été contrôlé (présence d’argile, de matière organique ou de cailloux), il ne respecte pas les exigences de la norme NF EN 1610 et peut être refusé lors d’un contrôle de conformité.
Le choix du sable et la rigueur de sa mise en place conditionnent la durée de vie du réseau enterré. Un enrobage conforme, réalisé avec un granulat propre et compacté couche par couche, reste la meilleure protection contre les désordres mécaniques, que le sol soit stable ou soumis aux aléas climatiques.
